变配电房设计有什么规范要求

变配电房设计有什么规范要求

建造工厂变配电所的一般要求

工厂变配电所的位置应根据以下要求综合选择

所址要求接近用电负荷中心，通常是用电量较大的车间；要考虑线路进、出方便，以便架设线路和敷设电缆；变配电所要设在离电源较近的地方（如在架空线附件）；要避免有腐蚀性气体和强烈震动以及粉尘较多的场所。地势应选择较高和干燥的地方，不要设在低洼地、厕所和浴室旁边以及经常积水的地方。除满足以上要求外，还要考虑运输方便和尽量接近大容量的用电设备配电房的设计要求。

变配电所的型式：

变配电所的结构和适用范围

结 构 型 式 适 用 范 围

车间外附式 车间的主要负荷在厂房的边沿，或者即使在厂房中间，但厂房内不宜设置变、配电装置

车间内附式 车间内允许设置变、配电设备

车间内式 负荷大的多跨厂房，车间内允许设置变、配电设备

独立式 对几个车间供电的变电所，负荷中心不在某一个车间，车间内又不允许设置变、配电设备

屋外式或杆上式 零星小负荷供电、或用电量很小的工厂

变配电所的建筑要求；

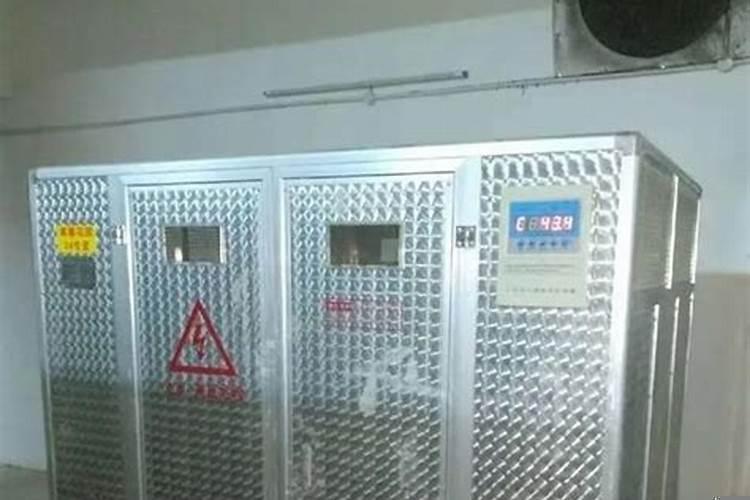

建造变压器室时应考虑以下因素：

变压器的外廊与变压器室墙壁和门的净距离分别不小于0.6和0.8米；变压器室的大门尽可能避免朝西，以防日晒，使室内温度增高。变压器室内地面应高室外地面0.6米，下面要做集中沟和挡油墙，以防热油扩散。变配电所的屋面要根据当地气候条件设置保温层或隔热层。屋面应有不小于5%的坡度和可靠的防水排水措施变配电房操作规程。

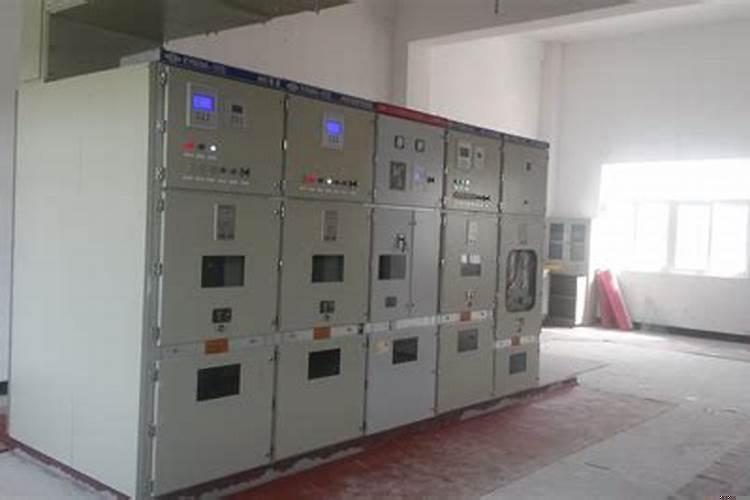

配电室门窗的要求：

当配电装置的长度大于7米时，这种配电室就要设两个出口。出口应布置在配电装置的两端，当配电室在二楼时，其中的一个出口可通向室外楼梯的平台。窗户宜设置不能开启的采光窗，窗户下沿距室外地面的高度应不小于1.8米配电房的设计要求。

变压器的外廊与变压器室墙壁和门的净距离分别不小于0.6和0.8米；变压器室的大门尽可能避免朝西，以防日晒，使室内温度增高。变压器室内地面应高室外地面0.6米，下面要做集中沟和挡油墙，以防热油扩散。变配电所的屋面要根据当地气候条件设置保温层或隔热层配电房的设计要求。屋面应有不小于5%的坡度和可靠的防水排水措施。

配电室门窗的要求：

当配电装置的长度大于7米时，这种配电室就要设两个出口。出口应布置在配电装置的两端，当配电室在二楼时，其中的一个出口可通向室外楼梯的平台变电房设置规范。窗户宜设置不能开启的采光窗，窗户下沿距室外地面的高度应不小于1.8米

变配电室从变压器出来的低压进线用电涌保护器。

常用的涉及变配电室设计规范要求有：

GB50052-2009《供配电系统设计规范》

GB50053-1994 《10kV及以下变电所设计规范》

GB50054- 2011《低压配电设计规范 》

GB50055 - 2011《通用用电设备配电设计规范 》

GB/T50065-2011《交流电气装置的接地设计规范》

变配电房设计规范要求有哪些标准

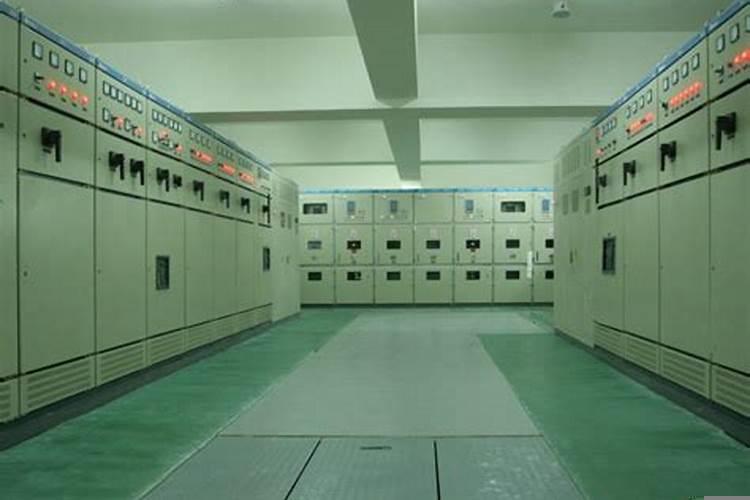

变配电所的一般要求

变配电所的位置应根据以下要求综合选择

所址要求接近用电负荷中心，通常是用电量较大的车间；要考虑线路进、出方便，以便架设线路和敷设电缆；变配电所要设在离电源较近的地方（如在架空线附件）；要避免有腐蚀性气体和强烈震动以及粉尘较多的场所公变配电房规模要求。地势应选择较高和干燥的地方，不要设在低洼地、厕所和浴室旁边以及经常积水的地方。除满足以上要求外，还要考虑运输方便和尽量接近大容量的用电设备。

变配电所的型式：

变配电所的结构和适用范围

结 构 型 式 适 用 范 围

车间外附式 车间的主要负荷在厂房的边沿，或者即使在厂房中间，但厂房内不宜设置变、配电装置

车间内附式 车间内允许设置变、配电设备

车间内式 负荷大的多跨厂房，车间内允许设置变、配电设备

独立式 对几个车间供电的变电所，负荷中心不在某一个车间，车间内又不允许设置变、配电设备

屋外式或杆上式 零星小负荷供电、或用电量很小的工厂

变配电所的建筑要求；

建造变压器室时应考虑以下因素：

变压器的外廊与变压器室墙壁和门的净距离分别不小于0.6和0.8米；变压器室的大门尽可能避免朝西，以防日晒，使室内温度增高。变压器室内地面应高室外地面0.6米，下面要做集中沟和挡油墙，以防热油扩散。变配电所的屋面要根据当地气候条件设置保温层或隔热层变电房设置规范。屋面应有不小于5%的坡度和可靠的防水排水措施。

配电室门窗的要求：

当配电装置的长度大于7米时，这种配电室就要设两个出口配电房的设计要求。出口应布置在配电装置的两端，当配电室在二楼时，其中的一个出口可通向室外楼梯的平台。窗户宜设置不能开启的采光窗，窗户下沿距室外地面的高度应不小于1.8米.

你好，配电室设计规范：10kV及以下变电所设计规范GB50053－94第二节   对建筑的要求第6.2.1条   高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗公变配电房规模要求。配电室临街的一面不宜开窗。第6.2.2条   变压器室、配电室、电容器室的门应向外开启。相邻配电室之间有门时，此门应能双向开启。第6.2.3条   配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。第6.2.4条   变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。第6.2.5条   配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。地（楼）面宜采用高标号水泥抹面压光。配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白变配电室设计要求。第6.2.6条   长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。长度大于60m时，宜增加一个出口。当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口变配电房操作规程。第6.2.7条   配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。4.10   对有关专业的要求4.10.1   可燃油油浸电力变压器室的耐火等级应为一级。非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。低压配电装置和低压电容器室的耐火等级不应低于三级。4.10.2   有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。（2）变压器室附近堆有易燃物品或通向汽车库配电房的设计要求。（3）变压器位于建筑物的二层或更高层。（4）变压器位于地下室或下面有地下室。（5）变压器室通向配电装置室的门。（6）变压器室之间的门。4.10.3   变压器室的通风窗，应采用非燃烧材料。4.10.4   配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。4.10.5   有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。（2）变压器室下面有地下室。（3）变压器室位于民用主体建筑物内。4.10.6   配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置变电房设置规范。4.10.7   当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。4.10.8   高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于1.80m。临街的一面不宜开窗。4.10.9   变压器室、配电装置室、电容器室的门应向外开，并装有弹簧锁。装有电气设备的相邻房间之间有门时，此门应能双向开启或向低压方向开启配电房的设计要求。4.10.10   配变电所各房间经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑配电房设计规范和要求。4.10.11   当变压器室、电容器室采用机械通风且周围环境污秽时，宜加空气过滤器。4.10.12   变压器室、配电装置室、电容器室等应有防止雨、雪和小动物从采光窗、通风窗、门、电缆沟等进入屋内的措施。4.10.13   配电装置室、电容器室和各辅助房间的内墙表面均应抹灰刷白变配电房设计有什么规范要求变配电房设计有什么规范吗。配电装置室、变压器室、电容器室的顶棚及变压器室的内墙面应刷白。地（楼）面宜采用高标号水泥抹面压光或用水磨石地面。4.10.14   长度大于8m的配电装置室应设两个出口，并宜布置在配电室的两端变电房设置规范。若两个出口之间的距离超过60m时，尚应增加出口。   楼上、楼下均为配电装置室时，位于楼上的配电装置室至少应设一个出口通向室外的平台或通道。4.10.15   配变电所的电缆沟和电缆室，应采取防水、排水措施。当配变电所设置在地下室时，其进出地下室的电缆口必须采取有效的防水措施。4.10.16   变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温差不宜大于15℃。4.10.17   电容器室应有良好的自然通风，通风量应根据电容器温度类别按夏季排风温度不超过电容器所允许的最高环境空气温度计算。当自然通风不满足排热要求时，可采用自然进风和机械排风方式。电容器室内应有反映室内温度的指示装置。4.10.18   变压器室、电容器室当采用机械通风或配变电所位于地下室时，其通风管道应采用非燃烧材料制作配电房设计规范和要求。如周围环境污秽时，宜加空气过滤器（进风口处）。4.10.19   有条件时配电装置室宜采用自然通风。高压配电装置室装有较多油断路器时，宜装设事故排烟装置。4.10.20   在采暖地区，控制室（值班室）应采暖，采暖计算温度为18℃。在特别严寒地区的配电装置室装有电度表时应设采暖。采暖计算温度为5℃变电房设置规范。控制室和配电装置室内的采暖装置，宜采用钢管焊接，且不应有法兰、螺纹接头和阀门等。4.10.21   位于炎热地区的配变电所，屋面应有隔热措施变配电房操作规程。控制室（值班室）宜考虑通风，有条件时可接人空调系统。4.10.22   位于地下室的配变电所，其控制室（值班室）应保证运行和卫生条件，当不能满足要求时，宜装设通风系统或空调装置。4.10.23   变压器室、电容器室、配电装置室、控制室内不应有与其无关的管道、明敷线路通过。   4.10.24   装有六氟化硫的配电装置、变压器的房间其排风系统要考虑有底部排风口。4.10.25   有人值班的配变电所，宜设有上、下水设施。4.10.26   在配电装置室内裸导体上空布置灯具时，灯具的水平投影与裸导体的净距应大于1m。灯具不应采用软线吊装或链吊装。4.10.27   干式变压器室、配电装置室、控制室、电容器室当设置在地下层时，在高潮湿场所，宜设置吸湿机或在装置内加装去湿电加热器，在地下室内并应有排水设施。

相信看完以上的内容，大家对于变配电房设计有什么规范要求以及其他几个相关问题都有了比较全面且深刻的理解。如果大家还有不明白的地方，欢迎后台留言。
